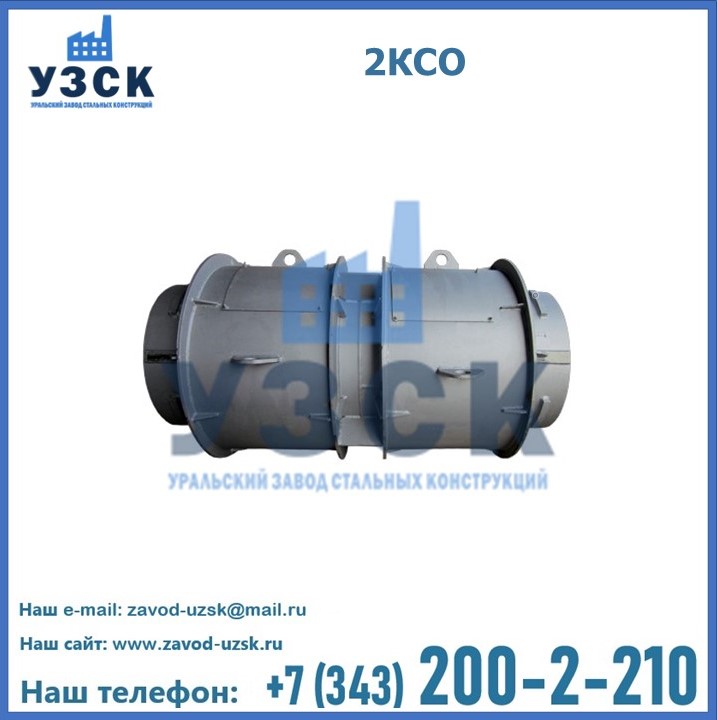

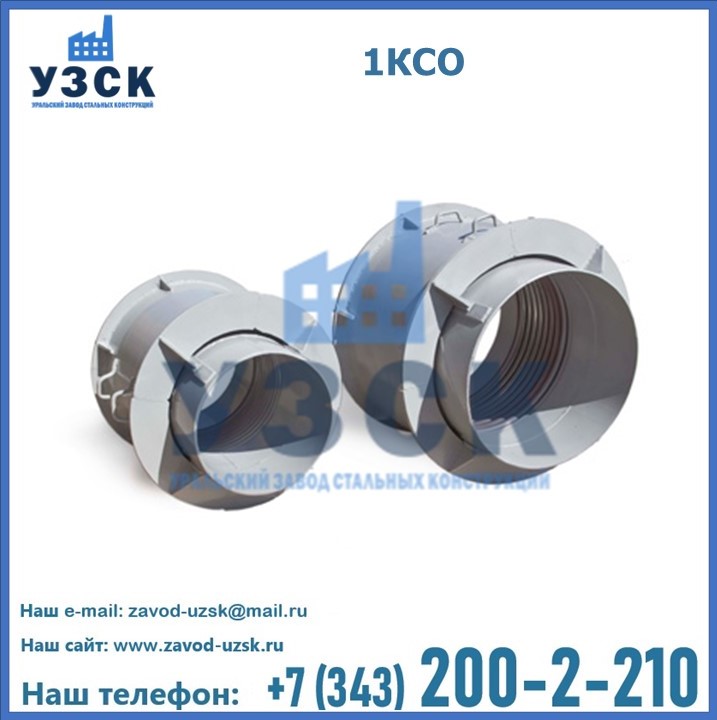

Компенсатор 1КСО, 2КСО эффективно гасит деформационные нагрузки осевого удлинения труб. Тип сильфонного компенсатора имеет несколько вариантов исполнения.
Главной деталью компенсатора является сильфон из нержавеющей стали, который гасит линейные силы деформации, сжимаясь за счет внутреннего конструктивного момента. Устройство поглощает небольшие угловые колебания. Компенсирующая способность компенсатора зависит от габаритов, составляет 25-160 мм и больше. Материал сильфона подбирается исходя из необходимых рабочих параметров. При значительных плюсовых температурах среды сильфон изготавливается из жаропрочных сталей, для низких температур сильфон производят из криогенных нержавеющих марок стали, для агрессивных сред используют корозионностойкие стали. Осевой сильфонный компенсатор может быть выполнен в односекционном варианте и в двухсекционном. При этом 2 сильфона в компенсаторе 1КСО, 2 КСО дадут большую компенсирующую способность.
В целях защиты внутреннего и внешнего слоя компенсатора (в случае эксплуатации 1КСО, 2КСО в агрессивной среде, с наличием твердых включений) устанавливается защитный экран внутрь компенсатора и/или устройство помещается дополнительно в кожух. Также сильфонный компенсатор 1КСО, 2КСО по необходимости оборудуется ограничителем осевого хода.
Область использования 1КСО, 2КСО в Набережных Челнах
Конструкция рассчитана только на принятие осевых удлинений, не работает на сдвиг и изгиб. На УЗСК можно заказать устройство с внутренним экраном для наземных трасс, внешним кожухом для поземных коммуникаций. В зависимости от вида соединения, на патрубки устанавливаются фланцы или кромки разделываются под приварку.
Данный вид сильфонных компенсаторов рекомендуется использовать:
- для обустройства внутренних и внешних тепловых трасс;
- в системах водоснабжения;
- в судостроении;
- в химической и нефтеперерабатывающей промышленности.
Технические параметры компенсатора 1КСО, 2КСО
В зависимости от габаритов устройства обеспечивается компенсация удлинения по оси до 160 мм. Используется одна или две секции, с разным числом гофр в сильфоне.
Определяющие параметры типовых изделий:
- рабочее давление среды до 2,5 МПа;
- температурный предел 427 0 С;
- среда – пар, вода, технические жидкости;
- Срок эксплуатации до 20 лет.
- Условный диаметр Ду – от 15 до 5000 мм;
- С рабочей температурой от – 260 до 900 0 С;
- Среда – пар, вода, газ,технические жидкости, масла, нефть и нефтепродукты, химические и криогенные среды;
- Рабочее давление Ру – от вакуума до 150 кг/см2
- Тип присоединения – под приварку, фланцевый, резьбовой
Купить компенсаторы 1КСО, 2КСО от УЗСК в Набережных Челнах
Стандарты на изготовление продукции предусматривают каждое изделие исследовать на дефекты сварки методами неразрушающего контроля. На заводе рабочая документация на изделие подготавливается собственным конструкторским бюро. Готовый компенсатор проверяется на соответствие исполнения службой ОТК. При отгрузке вместе компенсатором выдается Паспорт, Декларация ТР ЕАЭС, Сертификат качества.
Уральский Завод Стальных Конструкций в Набережных Челнах является производителем сильфонных компенсаторов. По вашему запросу мы можем осуществить подбор компенсатора стандартного типа или произвести расчет согласно вашим техническим условиям с учетом особенностей эксплуатации. Цена на компенсатор 1КСО, 2КСО складывается от многих параметров, таких как материал исполнение, количество штук в заказе, типа исполнения. .Собственное производство позволяет нам формировать оптимальные, взаимовыгодные цены на продукцию.

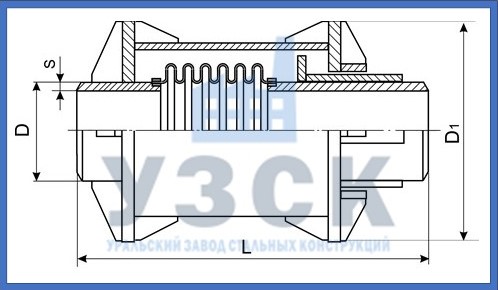

Типовые параметры стандартного компенсатора 1КСО, 2КСО
| Условное обозначение | Условный диаметр мм | Условное давление кг/см2 | d мм | s мм | D мм | L мм |
|---|---|---|---|---|---|---|
| КСО 50-16-60 | 50 | 16 | 57 | 3,5 | 79 | 335 |
| КСО 65-16-60 | 65 | 16 | 76 | 3,5 | 95 | 350 |
| КСО 80-16-60 | 80 | 16 | 89 | 3,5 | 110 | 360 |
| КСО 100-16-80 | 100 | 16 | 108 | 4,0 | 138 | 370 |
| КСО 100-16-100 | 100 | 16 | 108 | 4,0 | 138 | 410 |
| КСО 125-16-60 | 125 | 16 | 133 | 4,0 | 167 | 270 |
| КСО 125-16-100 | 125 | 16 | 133 | 4,0 | 167 | 465 |
| КСО 150-16-60 | 150 | 16 | 159 | 4,0 | 191 | 270 |
| КСО 150-16-100 | 150 | 16 | 159 | 4,0 | 191 | 500 |
| КСО 200-16-80 | 200 | 16 | 219 | 6,0 | 266 | 300 |
| КСО 200-16-160 | 200 | 16 | 219 | 6,0 | 266 | 590 |
| КСО 250-16-80 | 250 | 16 | 273 | 7,0 | 318 | 400 |
| КСО 250-16-160 | 250 | 16 | 273 | 7,0 | 318 | 610 |
| КСО 300-16-180 | 300 | 16 | 325 | 7,0 | 371 | 670 |
| КСО 350-16-180 | 350 | 16 | 377 | 7,0 | 415 | 640 |
| КСО 400-16-200 | 400 | 16 | 426 | 7,0 | 479 | 740 |
| КСО 500-16-200 | 500 | 16 | 530 | 8,0 | 590 | 780 |
| КСО 600-16-200 | 600 | 16 | 630 | 8,0 | 705 | 695 |
| КСО 700-16-210 | 700 | 16 | 720 | 8,0 | 800 | 698 |
| КСО 800-16-210 | 800 | 16 | 820 | 8,0 | 900 | 726 |
| КСО 900-16-210 | 900 | 16 | 920 | 10,0 | 999 | 726 |
| КСО 1000-16-220 | 1000 | 16 | 1020 | 10,0 | 1102 | 726 |
| КСО 1200-16-220 | 1200 | 16 | 1220 | 10,0 | 1310 | 726 |
